[마이크 로프로세서] CPU, 부스 알고리즘,

Contents

• 프로세서 구성과 동작
• 산술 논리 연산 장치

프로세서 구성과 동작

버스 : 장치간에 주소, 데이터, 제어 신호 연결통로

• 내부버스 : 프로세서 내부 장치 연결
• 시스템 버스 : 핵심 장치 및 주변 장치 연결

프로세서 3가지 필수 구성요소

• 산술 논리 연산 장치
• 제어 장치
• 레지스터 세트

프로세서 기본 구조

프로세서 명령 실행

1. 명령어 메모리에 읽어서 IR(명령어 레지스터)로 가져온다
2. PC는 다음 명령어 주소로 변경
3. 가져온 명령어 해독
4. 메모리에있는 데이터를 사용하는 경우 그 위치 결정
5. 데이터를 레지스터로 가져옴
6. 명령어 실행
7. 1단계로 이동, 다음 명령어 실행

요약 : 인출 → 해독 → 실행의 사이클

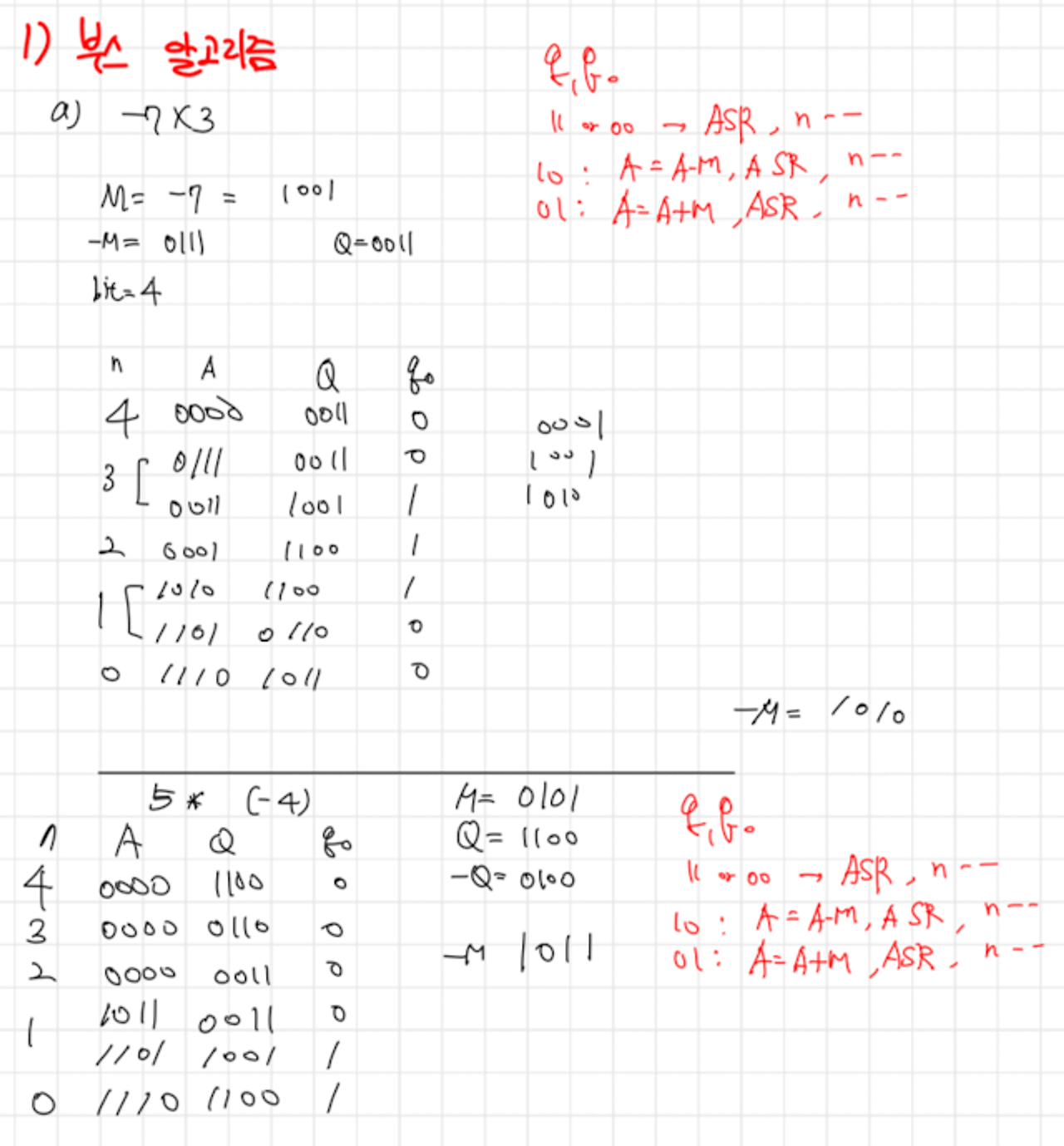

부스 알고리즘

부호가 있는 이진수의 곱셈을 수행할 수 있도록 해주는 알고리즘
